三相異步電動機能耗制動控制線路實驗

三相異步電動機能耗制動控制線路實驗
（A）無變壓器半波整流能耗制動控制線路
一、操作所需電器元件明細表見表（1）

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1
FU1	螺旋式熔斷器	RL1-15	配熔體3A	3
FU2	瓷插式熔斷器	RT18-32	配熔體3A	2
KM1 KM2	交流接觸器	CJX2-0910	線圈AC380V	2
SB1、SB2	按鈕開關	22LAY16		2	SB1綠 SB2紅
KT	通電延時時間繼電器	ST3PA-B	輸入交流380V	1
	繼電器方座	PF-083A		1
FR	熱繼電器	JRS1D-25	整定電流0.63-1A	1
XT	接線端子排	TB15	AC660V25A	10位
M	三相鼠籠式異步電動機		UN380V（Y） IN0.53APN160W	1
V	二極管	IN5408	3A	1
R	電阻		90Ω/1.3A	1


二、電路圖：

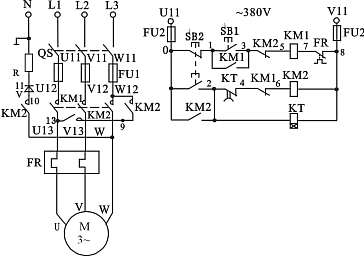

                                                           圖（1）
該控制線路適用于10KW以下電動機，這種線路結構簡單，附加設備較少，體積小，采用一只二極管半波整流器作為直流電源。
三、安裝與接線：

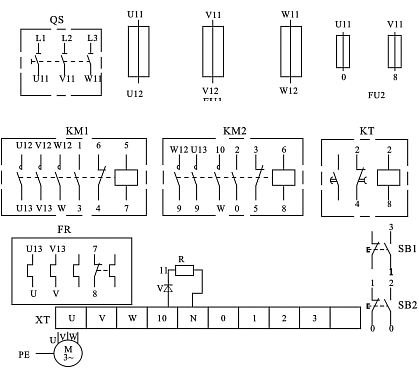

布置與接線可參考圖12A（2），操作者應畫出實際接線圖。安裝與接線后應符合第二章2—1的要求。

                                                               圖（2）
四、檢測與調試：
經檢查安裝牢固與接線無誤后，操作者可接通交流電源自行操作，若出現不正常故障，則應分析并排除使之正常工作。
