MY-33F工業電氣自動化及電工技能考核實訓平臺
工業電氣自動化及電工技能考核實訓平臺-產品概述

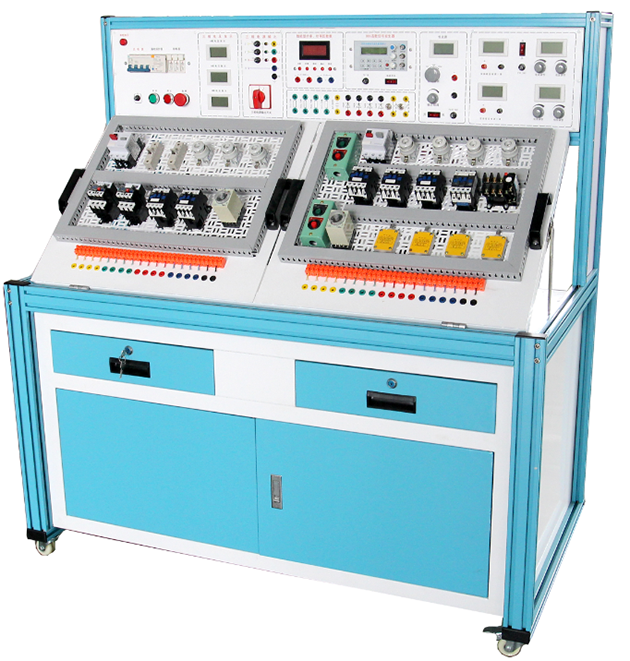

工業電氣自動化及電工技能考核實訓平臺主要由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。
二、技術指標：
1、輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝置容量：＜1.5KVA
4、重 量：約100Kg
5、外形尺寸：1480×700×1300mm
6、漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
三、基本配置及功能
（一）電源控制箱
主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。整個實訓室配備一臺教師總控制系統，可以分控每一個學生臺。
（二）主控功能板配備資源
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
(3) 低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
(4) 雙路穩壓電源，二路輸出電壓均為0～30V，由電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10－2，負載穩定度<10－2，紋波電壓:<5mV。
2、恒流源：0-200mA連續可調，數字表顯示，開路保護。
3、全功能DDS函數信號源
A.高頻率分辨率：0.01Hz B.高頻率精確度：±20ppm C.低失真度：<1%D.方波占空比1%~99%精確可調 E.三角波調占空比后可輸出兩種鋸齒波F.可變直流電平控制 G.外部頻率測量 H..預設頻率存儲、調入功能 I. 輸出衰減，由兩個"衰減"按鍵選擇。
技術指標：
A.主輸出波形 正弦波、方波、三角波、鋸齒波四種波形B.最大輸出幅度 10VppC.輸出阻抗 50Ω±10%
D.直流偏置 ±5V（空載）E.占空比范圍 1%-99%（方波）F.輸出頻率范圍： 0.01Hz-2MHz
4、外測量功能：
頻率范圍：1Hz-60MHz 開關（內測/外測）轉換。 信號幅度：0.5Vpp-20Vpp 外計數范圍：0-4294967296
存儲和調入：具有10組參數存儲與調出的功能。
5、功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），可儲存15組數據，供隨時查閱。
（三）實訓臺
要求整體采用歐標工業鋁型材框架，經過數控機械精加工成型，外表面靜電氧化處理，實訓臺連接件采用歐標標準連接件組合，完全貼合設計，外形時尚美觀，經久耐用。實訓臺配元件儲存柜，儲存柜底部采用帶剎車的萬向輪，移動和固定兩相宜。
實訓操作面要求：采用型材框架，內置實訓模塊安裝平臺，連接實訓臺與電源控制屏，與實訓臺形成36度斜面，可根據實訓要求，開合及提升，采用升降支撐柱，精準控制開啟角度。
操作面下方中部配置2個元件工具抽屜，采用靜音三節滑軌，下部配有雙開門存儲柜，優質鋼板制作。
網孔板掛件：2塊每塊尺寸700X620mm采用鈑金沖壓而成，噴塑烤漆，掛放實訓操作面上。
四、主要配置表
|
序 號 |
名 稱 |
型號與規格 |
數 量 |
|
1 |
實訓平臺 |
外形尺寸：1480mm×700mm×1300mm ；
材料：歐標工業鋁型材框架 |
1臺 |
|
2 |
電腦推車 |
尺寸約：603mm×490mm×1200mm工業鋁型材結構，帶背網 |
1臺 |
|
3 |
PLC主機 |
機架UR2，9 槽6ES7400-1JA01-0AA0 |
1臺 |
|
4 |
電源模塊PS 407AC 115/230V；4A
6ES7407-0DA02-0AA0 |
1臺 |
|
5 |
CPU 416-2，5.6 MB，30ns
6ES7416-2XN05-0AB0 |
1臺 |
|
6 |
SM 421 數字量輸入模塊光隔離，32 DI，24VDC 6ES7421-1BL01-0AA0 |
1臺 |
|
7 |
SM 422 數字量輸出模塊光隔離，32 DO 24V DC，0.5A 6ES7422-1BL00-0AA0 |
1臺 |
|
8 |
SM 431 模擬量輸入模塊光隔離，8 AI 13 BIT 分辨率，U/I. 6ES7431-1KF00-0AB0 |
1臺 |
|
9 |
SM 432 模擬量輸出模塊 光隔離，8AO 13BIT 分辨率，U/I. 6ES7432-1HF00-0AB0 |
1臺 |
|
10 |
存儲卡Flash EPROM 1 MB 6ES7952-1KK00-0AA0 |
1塊 |
|
11 |
前連接器 |
4只 |
|
12 |
變頻器 |
西門子MM420 0.37KW |
1臺 |
|
13 |
觸摸屏 |
昆侖通泰7寸彩屏TPC7062KX |
1臺 |
|
14 |
PLC實訓模塊1 |
搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光 |
1塊 |
|
15 |
PLC實訓模塊2 |
自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機 |
1塊 |
|
16 |
PLC實訓模塊3 |
機械手控制/自控成型機/加工中心 |
1塊 |
|
17 |
PLC實訓模塊4 |
四層電梯/基礎實驗/中間繼電器 |
1塊 |
|
18 |
低壓斷路器 |
DZ108-20/10 |
1只 |
|
19 |
螺旋式保險盒 |
RL1-15/3A |
3只 |
|
20 |
直插式保險盒 |
RT14-20/2A |
2只 |
|
21 |
交流接觸器 |
CJX2-0910 |
3只 |
|
22 |
輔助觸頭 |
F4-22 |
3只 |
|
23 |
熱繼電器 |
R16B-20/3 |
1只 |
|
24 |
通電延時時間繼電器 |
ST3PA-B/380V（0-60S） |
1只 |
|
25 |
時間繼電器座 |
PF-083A |
1只 |
|
26 |
3H鐵殼按鈕 |
|
2只 |
|
27 |
行程開關 |
LX19-222 |
2只 |
|
28 |
行程開關 |
LX19-001 |
2只 |
|
29 |
倒順開關 |
K03-15 |
1只 |
|
30 |
電工連線 |
0.5平 |
2盤 |
|
31 |
大功率電阻 |
|
3只 |
|
32 |
二極管 |
|
1只 |
|
33 |
接線端子排 |
TB-2512 |
5只 |
|
34 |
G形導軌 |
|
1只 |
|
35 |
走線槽 |
|
2米 |
|
36 |
螺絲 |
|
90個 |
|
37 |
|
三相異步電動機 （380V，單速） |
1臺 |
|
38 |
三相異步電動機 （380，單速 帶離心開關） |
1臺 |
|
39 |
三相雙速異步電動機 |
1臺 |
|
40 |
工具 |
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把;壓線鉗1把(HS-06WF);插針1包 (E1008) |
1套 |
五、設備需完成的實訓項目
1)與、或、非邏輯功能實訓
2)定時器功能實訓
3)計數器功能實訓
4)傳送指令功能實訓
5)數據移位指令功能實訓
6)算術運算指令功能實訓
7)電機控制實訓
8) 搶答器控制
9)音樂噴泉控制
10)裝配流水線控制
11)交通信號燈控制
12）自動供水控制
13）天塔之光控制
14)自動送料裝車/四節傳送帶控制
15)多種液體混合裝置控制
16)自動售貨機控制
17)自控軋鋼機控制
18)郵件分揀機控制
19)四層電梯控制
20）機械手控制
21）自控成型機控制
22）加工中心控制
23）PLC認知實訓
24)PLC控制狀態轉移、分支功能實訓
25)PLC控制數據處理指令功能實訓
26)PLC控制微分、位操作功能實訓
27)PLC控制藝術彩燈造型的PLC
28)PLC控制三相鼠籠式異步電動機點動控制和自鎖控制
29)PLC控制三相鼠籠式異步電動機聯動正反轉控制
30)PLC控制三相鼠籠式異步電動機自動往復控制
31)PLC控制三相鼠籠式異步電動機Y/△轉換起動控制
32)PLC控制三相異步電動機串電阻降壓起動控制
33)PLC控制三相異步電動機能耗制動控制
34)三相異步電動機直接起動、停車的控制電路連接；
35)接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
36)按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
37)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
38)萬能轉換開關控制三相異步電動機的正反轉；
39)三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
40)三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
41)定子繞組串聯電阻啟動控制電路的連接；
42)三相交流異步電動機能耗制動控制電路的連接；
43)三相交流異步電動機反接制動控制電路的連接；
44)多臺（3臺及以下）電動機的順序控制電路的連接
45)電動機的往返行程控制電路的連接；
46)三相交流異步電動機既能點動，又能連續轉動的控制電路連接；
47)兩地控制電路的連接；
48)按鈕切換的雙速電動機調速控制電路的連接；
49)時間繼電器切換的雙速電動機調速控制電路的連接；
50)離心開關配合的反接制動控制電路的連接；
51)變頻器面板功能參數設置和操作實訓；
52)變頻器對電機點動控制、啟�？刂�；
53)電機轉速多段控制；
54)工頻、變頻切換控制；
55)基于模擬量控制的電機開環調速；
56)基于面板操作的電機開環調速；
57)變頻器的保護和報警功能實訓；
58)基于PLC的變頻器開環調速；
59)觸摸屏的參數設置；
60)觸摸屏的編程；
61)觸摸屏、PLC、變頻器的綜合實訓；
