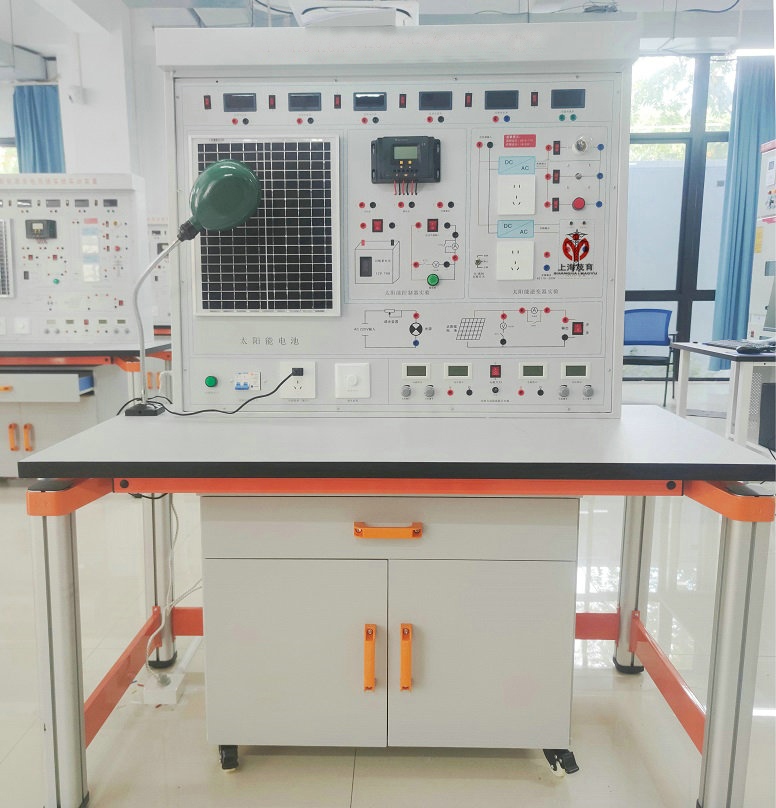

MY-PV08 太陽能教學實驗實訓臺

MY-PV08太陽能教學實驗實訓臺-技術參數:

1、系統最大電壓：21.5V
2、系統最大電流：2A
3、系統最大功率：25W
4、太陽能電池規格
5、組件尺寸(L*W*H)：621*281*28mm，單晶硅太陽能電池 x 1
6、最佳功率：20W
7、最佳工作電壓：17.05±0.5V
8、最佳工作電流：1.20±0.10A，

（參考圖）
二、控制器規格：

1、光電控制器：額定電流為10A，配置鉛酸蓄電池（教學設備），負載為100W以下的12V直流負載，控制單元一信道為光控輸出，另一通道為多類定時輸出
2、用戶型控制器：，額定電壓：12V，最大光電電池功率：60W，最大負載電流：5A，過放電壓：11.0 ± 0.5，蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關
三、電表規格：
1、電流表：x 3, 0~2A，顯示模式︰0.5”LCD液晶顯示
2、電壓表：x 3, 0~20V，顯示模式︰0.5”LCD液晶顯示
3、溫度表：x 1, -19.9～99.9℃
四、負載：
1、風扇：x 1，額定電壓：12V，工作電流：0.25A，功率：3W
2、交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
3、LED燈：1組(7顆)；蜂鳴器：x 1；馬達：x 1，額定電壓：12V，工作電流：0.25A，功率：3W
4、開關：x 1；按鈕：x 1
五、電池：
1、閥控式密封鉛酸蓄電池，
2、額定電壓：12V，額定容量(20hr) ：3.3Ah，充電方法（恒壓），
3、循環︰最大充電電流為825mA
六、電壓器：
1）1個電壓器(可變電阻)，電阻值調整范圍為0～1kΩ
2）DC/DC：5個DC/DC電源模塊
3）提供DC轉AC模塊
七、實驗單元：
實驗一太陽能電池發電原理實驗
實驗1-1 太陽能光電板能量轉換實驗
實驗1-2 環境對光電轉換影響實驗
實驗二太陽能電池光電系統直接負載實驗
實驗三光電控制型太陽能系統發電實驗
實驗3-1 光電型控制單元工作原理實驗
實驗3-2 光電型控制單元充放電保護實驗
實驗四用戶型太陽能發電和利用實驗
實驗4-1 用戶型控制單元工作原理
實驗4-2 用戶型控制單元充放電保護實驗
實驗五太陽能系統電器負載實驗
實驗六綜合實驗
實驗七太陽能電池基本特性測試實驗
實驗八外部擴充DC轉AC外接電器實驗
實驗九單晶太陽能電池I-V特性曲線實驗

友情提示：
1、設備驗收：各采購單位收貨時請檢查太陽能教學實驗實訓臺的貨品外觀，核實太陽能教學實驗實訓臺的數量及配件，拒收處于受損狀態的太陽能教學實驗實訓臺；
2、設備質保：茂育將為各采購單位提供太陽能教學實驗實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對太陽能教學實驗實訓臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌奶柲芙虒W實驗實訓臺選型錯誤或太陽能教學實驗實訓臺購買數量錯誤，造成太陽能教學實驗實訓臺的退換貨要求，將不被接受；
4、設備貨期：對太陽能教學實驗實訓臺的發貨期為參考值，如您需要了解太陽能教學實驗實訓臺的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對太陽能教學實驗實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關太陽能教學實驗實訓臺的技術咨詢。
