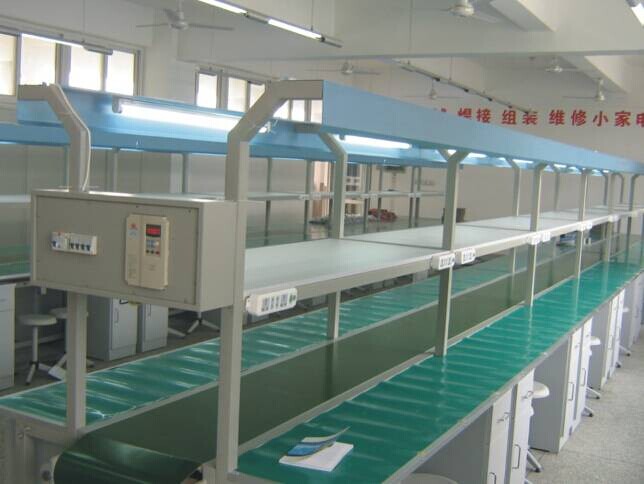

MY-116B 皮帶傳送焊接調試生產線

皮帶傳送焊接調試生產線-可完成電子產品生產流水線中電子產品的安裝、焊接、調試、檢測、輸送等工序，既可以運送散狀物科，也可以運送小批量成品，工作過程中噪音較小，實用可靠，能夠體現工廠現場生產的真實性；使學生掌握生產線流水化作業的基本技能，縮小專業教學與工廠實際生產的差距。適用于各類職業院校及技工學校對《電子工藝》等相關課程的教學實訓。
二、技術性能：
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃，相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：≤1kVA
4、每條生產線外形尺寸：10000mm×1300mm×2000mm（共20組）
三、系統配置：
皮帶傳送生產線由傳送系統、實訓掛箱、實訓工具等組成。
（一）傳送系統
1、動力系統;
1) 傳輸動力由蝸輪蝸桿減速器（80型，減速比為1:60）、0.75kW變頻電動機和變頻器組成，傳輸速度在0.1～3m/min內可調。
2) 電力控制系統安裝在線體前端，內部裝有熱繼電器，防止動力過載；裝有交流接觸器用來控制流水線的電源，并有相應的按鈕和指示燈，工作狀態指示一目了然；裝有漏電保護器，防止過流、短路等異�，F(xiàn)象發生，具有可靠的動力過載和漏電保護功能。
2、輸送系統：
1) 主要由輸送帶、主動滾筒、從動滾筒、輸送滾筒等組成，所用滾筒均采用鍍鋅處理工藝。
2) 輸送帶采用綠色防靜電耐磨皮帶，皮帶兩邊采用不銹鋼作為護邊，采用輸送滾筒作為傳輸皮帶的導軌。
3) 整條皮帶輸送生產線中輸送帶的長度為11000 mm，寬度300 mm。
3、實訓臺：
1) 采用分節結構，雙面對座1組1工位，兩邊工作臺面寬度為400mm。
2) 整條生產線單面共計11組，雙面共計22組。
3) 在輸送帶上方設有一層框架，第一層為220V電源盒，并在實訓箱上配有型材，可以放置實訓儀器，配有四個PVC夾板，用來夾放相關實訓資料。
4) 工作臺面采用木制壓層板，表面鋪有防靜電桌墊，不易損壞，邊體采用鋁合金包邊。
5) 線體支架采用40mm×40mm的國標方管。
6) 工作臺面離地高度為700mm，工作臺下方有4個高度可調的緊固腳，用于調整工作臺面的平整度。
4、工位配置：
1) 30W日光燈，用于照明，每工組一支，保證充足光源。
2) 每組頂部提供電風扇1只。
3) 每組提供多路路220V交流電源，為外配儀器和實訓掛箱提供工作電源。
4) 每組配有1個獨立抽屜和柜子，可分工位存放工具或?qū)嵱?xùn)板。
（二）工具套件：
MF-47萬用表1只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、大小 + 字螺絲刀各1把、大小-字螺絲刀各1把、鑷子1把、剪刀1把、烙鐵1把、吸錫器1把、熱臺撥放臺1臺、放大鏡臺燈1只、焊錫絲、松香若干。
